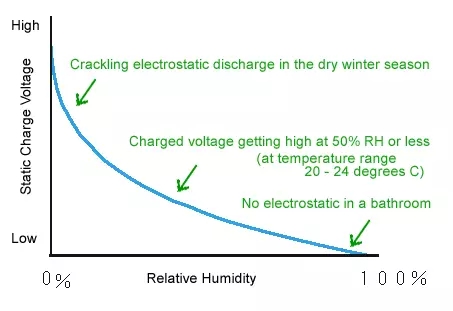

前言 多年以來,我們對于靜電是既熟悉又陌生。初中時就學過,絲綢摩擦玻璃棒,玻璃棒帶正電,毛皮摩擦橡膠棒,橡膠棒帶負電。筆者作為一個北方人,幾乎每年冬天都會親身體驗靜電放電,特別是摸門把手和晚上脫毛衣的時候。不過產線上的靜電放電一般都是看不見摸不著的,低于5kV的放電甚至連聲音都沒有(人耳聽不見的頻率)。本文的初衷是從工程實用的角度出發,兼顧ESD知識的普及,爭取做到深入淺出,希望可以對大家的工作實踐起到一些幫助。 首先提出幾個問題,大家可以帶著這些問題來閱讀本文,可以幫助大家理解靜電到底是怎么回事。 1. 什么是靜電? 2. 靜電電荷是從哪里來的? 3. 什么是靜電充電和靜電放電? 4. 靜電失效如何判斷? 5. 靜電失效現象一定是在表面嗎? 6. 靜電放電通常在哪里發生以及如何找到靜電源? 首先介紹一些靜電的基本概念。任意材料之間的接觸分離,相互摩擦或感應都會產生電荷。對于絕緣體來說,產生的電荷無法在其表面移動或者移動十分緩慢,是為靜電。靜電電荷的積累與相對濕度有很大關系,如下圖所示,濕度越低,越容易產生靜電,靜電放電的電壓也越高。

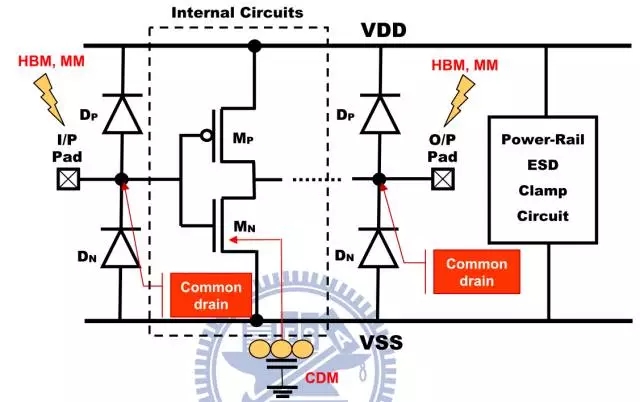

每年的六七月份和十二月份是失效分析工程師們比較忙碌的時節,因為六七月份比較潮濕,容易發生分層(Delamination),而一月和十二月份比較干燥,容易發生靜電失效。近幾年又多一個霧霾,每年十一月份北方開始供暖后,空氣中的PM2.5/PM10增多,導致化學過濾器壽命降低,劈刀堵塞,污染案例增多,產線上的不良率也隨之上升。所以失效分析工程師是最盼著空氣質量變好的。 繼續說靜電。靜電放電一般有三種模式,HBM,MM和CDM。HBM一般是隨機性的,只要做好產線人員的教育及靜電防護措施的管理即可控制的很好,同時器件對于HBM放電的防護水平通常也較高(≥2000V),而MM和CDM一般都在固定位置發生且容易反復出現,同時由于放電模式的特殊性,且防靜電電路設計具有一定局限性,通常器件本身防CDM放電的能力較弱,是特別需要關注的對象。 靜電相關的失效分析 靜電失效的分析流程與一般的失效分析并無二致,通常為Short或Leakage fail,熱點通常位于Fail Pin Pad附近。下圖給出了不同放電模型可能的失效位置[1]。 HBM/MM一般會造成片上靜電保護電路(On-chip ESD Protection Circuit)燒毀,而CDM造成的失效則一般位于Output buffer/input buffer的位置[2]。但是要想給出靜電放電損傷的結論,必須要進行靜電放電模式的驗證。

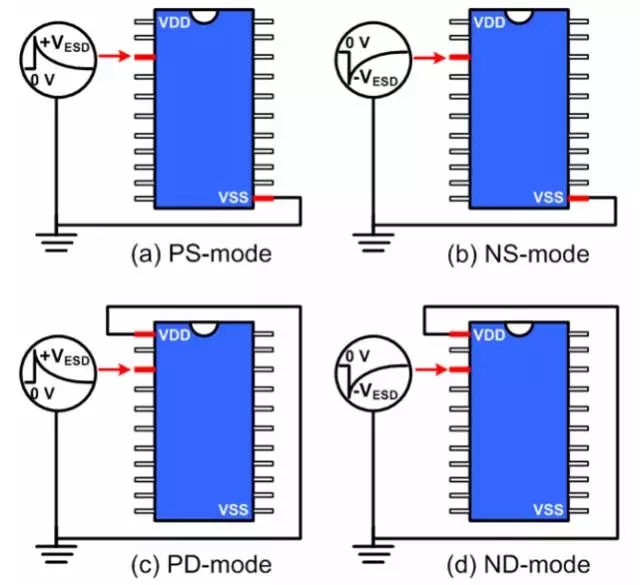

靜電放電模式驗證 靜電放電模式驗證與靜電防護等級評價的方法基本一致,因此首先介紹一下芯片或顆粒靜電防護等級的評價方法。 1. HBM/MM防護等級評價方法 HBM和MM的評價方法是一樣的,即Pin to Power/GND放電,Pin to Pin放電,Power to GND放電,再算上放電電壓極性又可分為正電和負電,總共有8種測試模式[3]。下圖給出了其中四種,以供參考。放電電壓由低到高增加,每次放電之后對芯片/顆粒進行測試,如果測試通過則繼續提高放電電壓,一旦出現失效或低于標準值則將上一個測試電壓定為產品的靜電防護等級。判斷依據通常為以下五種[4],① 絕對漏電流,② 相對電壓漂移,③ 短開路測試,④ 相對I/V漂移,⑤功能測試法。
2. CDM防護等級評價方法 CDM的評價方法如下圖所示[1],將待測的Unit置于充電板上,Pin腳朝上,通過一個接地的探針來對其中一個Pin放電。每次一根Pin,放電之后進行測試。需要指出的是,無論是HBM/MM,還是CDM,產品的靜電防護等級取決于所有Pin中最低的電壓。
3. 靜電失效重現 靜電失效重現的辦法與放電方法基本一致,根據失效現象,懷疑是哪種放電模式,就用哪種模式放電。上面介紹的ESD評價方法中隱含了一個非常重要的信息,即HBM/MM放電至少需要兩個Pin,而CDM放電只需要一個Pin,也就是說CDM放電比HBM/MM放電容易的多。結合前面說過的,HBM/MM防護能力本來就強,而CDM防護能力本來就弱,因此CDM的危害性要比HBM/MM大很多。

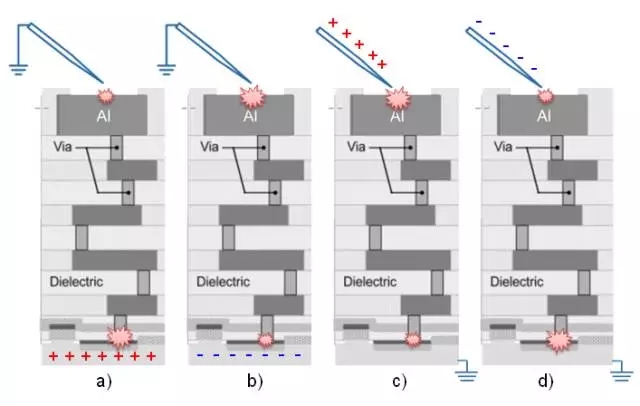

CDM有四種放電模式,如下圖所示, 根據放電極性的不同有兩種電流方向,由內向外和由外向內,分別對應兩種失效現象。前者在表面的失效較輕,在內部的失效較嚴重,如a), d);后者在表面的失效較嚴重,在內部的失效較輕,如b), c)。放電模式的不同可能來自不同的工藝,比如Back Grinding之后去藍膜和D/A Process,底膜一般帶負電,硅片一般帶正電。

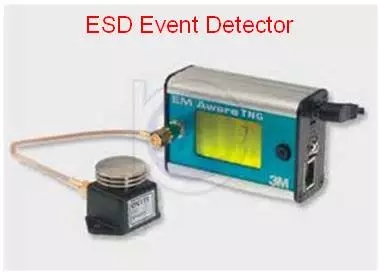

ESD發生源探測 其實發現ESD失效現象和確認ESD放電模式都不是最終的目的,能夠在產線找到靜電源即靜電發生位置并將其消除才是最重要的??墒荅SD既看不見也摸不著,怎么辦?這就要借助某些工具。這里介紹兩個比較常用的,1. ESD Event Detector[5], 2. 高頻示波器+天線[6,7]。 ESD Event Detector是靜電事件計數器,簡單易用,發生一次靜電放電,就記一次數。ESD Event Detector體積很小,使用比較方便,懷疑哪里有靜電放電,就把它貼在哪里。
不過ESD Event Detector只能探測到靜電放電,并不能給出靜電放電的具體位置。這時候就要用到高頻示波器和天線。其大致使用方法如下圖所示,將天線貼在疑似有靜電放電的地方,一旦有靜電放電發生,示波器就會捕捉到波形[8]。

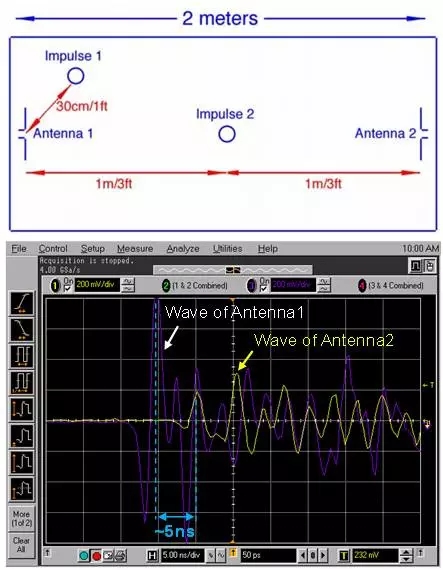

而如果配上兩個兩根天線,就有些意思了。以下圖為例[6],首先將兩根天線固定,比如安裝在一把兩米長的直尺兩端。如果靜電源位于Impulse1,則ESD發射的電磁波會先到達Antenna1(天線1),后到達Antenna2(天線2),在示波器上就會看到如下的波形,即天線1的波形(紫色)在前,天線2的波形(黃色)在后,簡單來說,靜電源就在靠近天線1的地方。左右移動直尺,直到兩根天線的波形重合,這時候靜電源即位于兩根天線的中軸線上(Impulase2)。
已知光速約為30cm/ns,如果示波器的采樣率為4GS/s,那么空間分辨率可以達到7.5cm。如果用更高采樣率的示波器,比如20GS/s,輔以三根甚或四根天線,根據類似GPS或者室內WiFi定位的算法,不用移動天線就可直接計算出靜電源的大致位置,理論上空間分辨率可達1.5cm。 結語

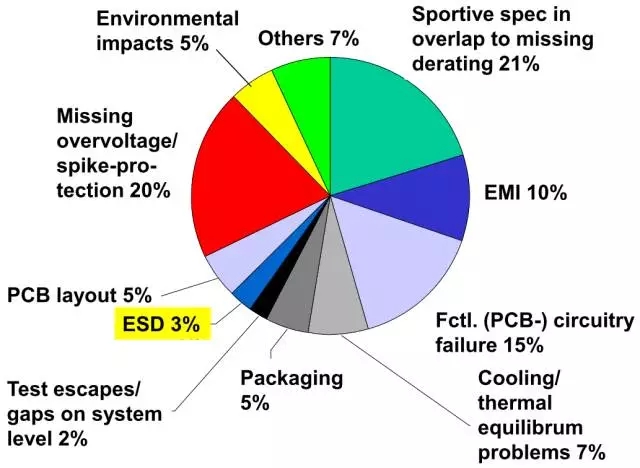

最后總結一下ESD事件的處理流程: 對于量產來說,靜電不良占總不良的比例雖然不高[9],卻往往是致命的。分工程來看,有些受靜電影響較大,需要重點關注,比如Die Attach和Ink Mark等。
題外話 靜電問題從半導體產業誕生的那天開始就如附骨之疽,人人都聞之色變。多年來,無數的工程師和科學家都在與靜電做斗爭,比如設計片上靜電防護電路并努力提高其防護能力,在工程上大量應用靜電耗散材料,低起電材料和靜電屏蔽材料??蔁o論大家再怎么努力,都無法將靜電完全消除,片上靜電防護電路本身也有著非均勻開啟等問題。誠然,芯片的整體設計是一個系統工程,ESD防護電路只是其中的一環,既要兼顧版圖面積又要保證防護能力,沒有辦法做到盡善盡美也是可以理解的。近些年隨著系統級封裝(SIP)和晶圓級封裝(WLP)的普及,由于器件本身的電容增加,其更易在組裝過程中積累電荷,從而導致靜電放電的發生。這已經不是簡單的增加幾個離子風機就能解決的問題,而是從封裝設計上就要考慮,如何選擇不易積累電荷的堆疊結構,如何在基板上添加靜電泄放路經等等。 本篇是封裝失效分析系列文章的收尾之作,內容上已經超出FA的范疇。整個封裝級別失效分析的文章也將告一段落。這一系列文章其實是筆者對自己做失效分析并承擔失效分析培訓以來的一個總結。文中不免存在一些錯誤,權當拋磚引玉,也歡迎大家批評指正。
