電 話：+86-755-83867315| 英特爾：你們都是渣！我的10nm才是高科技！ |

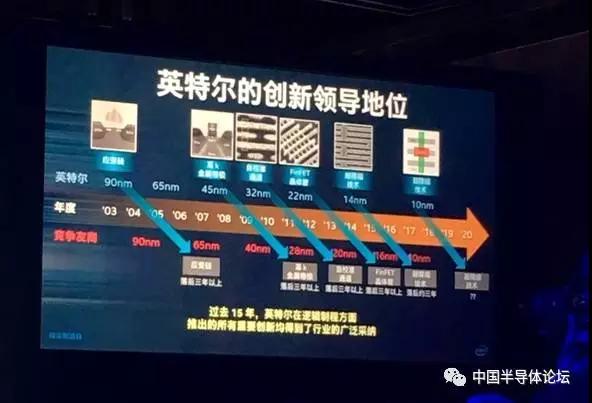

9月19日，Intel在北京舉辦精尖制造日活動，全面展示和介紹了自己先進的半導體制造工藝，22nm、14nm、10nm、7nm、5nm、3nm輪番登臺，并首次公開展示了五塊高技術晶圓。
臺積電和三星的10nm工藝都已經進入量產階段，Intel的則要到今年底明年初才會有相應產品(Cannon Lake)，但是Intel指出，對手的所謂10nm，其實只有自己14nm的檔次，而自己的10nm仍然領先對手足足一代。

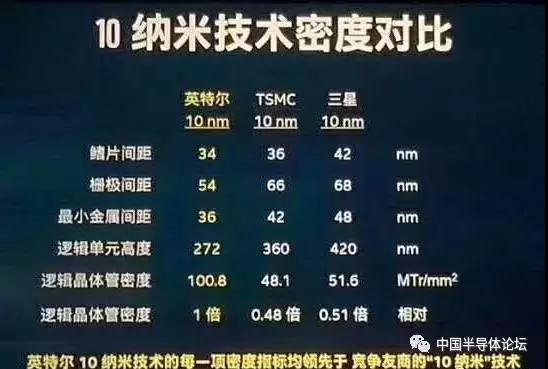

Intel 10nm計劃今年下半年投產，采用第三代FinFET(鰭式場效應晶體管)技術，并結合了超微縮技術(hyper scaling)、多圖案成形設計(multi-patterning schemes)。 Intel 10nm工藝的最小柵極間距從70nm縮小至54nm，最小金屬間距從52nm縮小至36nm，使得晶體管密度達到每平方毫米1.008億個晶體管，業內最高，是之前Intel 14nm工藝的2.7倍，大約是業界其他“10nm”工藝的2倍。 相比之前的14nm， Intel 10nm可以提升25％的性能，或者降低45％的功耗，而增強版的10++nm，則可將性能再提升15％，或將功耗再降低30％。
同時，Intel也正在全面開放對外代工業務，基于ARM Cortex-A75 CPU核心的10nm測試芯片只用12周就完成了流片，最新測試結果顯示主頻可以超過3.3GHz，而能效高達250uW/MHz。 Intel介紹了展訊今年推出的SC9861G-IA、SC9853I兩款移動處理器，均采用Intel 14nm工藝制造。 Intel 14nm工藝采用第二代FinFET技術，每平方毫米可集成3750萬個晶體管，邏輯單元面積只有22nm的37％，密度是業界其他14/16/20nm工藝的1.3倍。 Intel 14nm還引入了自校準雙圖案成行(SADP)，相比業界流行的曝光-蝕刻-曝光-蝕刻(LELE)方法，晶體管密度和良品率上更有優勢。 同樣是14nm，Intel也在一直不斷完善，目前性能已經比最初提升了26％，或者可以降低50％以上的功耗。 按照Intel的說法，14+nm性能比第一版14nm提升了12％，14++nm又提升了24％，超過同行多達20％。 迄今為止，Intel 14nm芯片已經累計出貨4.734億顆，來自美國俄勒岡州、亞利桑那州和愛爾蘭的三座工廠。
Intel發布10nm反擊臺積電和三星，但疲態已顯
這幾年，臺積電和三星比賽著不斷發布新工藝制程，而曾長期穩居半導體老大的Intel則一直停留在14nmFinFET工藝上。近日，Intel在發布10nm工藝的時候同時發布了該工藝與臺積電和三星的領先優勢，不過這并不能改變Intel當下的疲態。 臺積電和三星已顯出領先優勢 芯片制造工藝是一個相當復雜的事情，對于行外人士很難理解，而恰恰在Intel發布10nm工藝的時候詳細列出的臺積電、三星與它的工藝關鍵參數中可以看出其實臺積電和三星在10nm工藝上雖然耍了小花招，不過卻確實領先于Intel的14nmFinFET工藝。下圖為Intel列出的10nm工藝三家芯片制造企業的參數。 在更早前，業界也曾列出了臺積電16nmFinFET、三星14nmFinFET與Intel的14nmFinFET的對比。從鰭片間距、柵極間距、最小金屬間距等關鍵參數可以看出，臺積電和三星的10nm工藝確實落后于Intel的10nm工藝，但是卻領先于Intel的14nmFinFET工藝。當然，臺積電的10nm工藝顯然又領先于三星的10nm工藝，三星的10nm工藝更接近于Intel的14nmFinFET。 臺積電預計明年初將量產7nm工藝（未引入EUV技術），三星則預計明年下半年量產引入EUV技術的7nm工藝?？紤]到此前的臺積電和三星的10nm工藝領先于Intel的14nmFinFET，因此它們的7nm工藝應該也會領先于Intel的10nm工藝，而Intel的7nm工藝據估計最快要到2020年才能量產。到2020年臺積電將量產5nm工藝，三星將量產4nm工藝，當然考慮到此前三星的工藝命名“滲水”情況，估計這兩個工藝應該處于同一水平。 因此，可以說從明年的7nm工藝開始，臺積電和三星將獲得領先于Intel的優勢，這對于Intel來說顯然是難以接受的結果不過卻是事實，而且隨著三星和臺積電在營收和利潤方面超越或接近Intel，Intel反超的希望已經很微小。 三星和臺積電取得對Intel的領先優勢 今年二季度的業績顯示，三星在半導體業務收入方面首次超越Intel，前者的半導體業務營收達到158億美元，后者的的營收為147.63億美元，這是Intel在長達24年來首次失去全球半導體老大的地位。在利潤方面，三星的半導體業務以約72億美元遠超Intel的28.08億美元。 三星相比Intel的優勢是它擁有眾多業務，各方面的業務可以互相支持。三星是全球最大的電視、手機企業，這些業務需要大量采購存儲、移動處理器等芯片，這可以給它的半導體業務提供資金支持。三星也是全球最大的存儲芯片企業，這兩年存儲芯片價格持續上漲，正是受益于存儲芯片價格的持續上漲讓三星半導體營收水漲船高超越了Intel。這些業務獲取的豐厚收入，讓三星可以持續投入巨額研發資金（連續數年三星的研發投入位居全球第二、科技行業第一位）支持它包括芯片制造工藝在內的前沿技術研發。 臺積電與三星和Intel又有所不同。臺積電專注于半導體代工業務，與其客戶高通、蘋果、華為海思等芯片設計企業沒有競爭關系，讓這些芯片設計企業更愿意將芯片制造訂單交給它。今年二季度的業績顯示，臺積電的營收、利潤分別為70.6億美元、21.9億美元，雖然在營收和利潤方面落后于Intel，不過其凈利潤率卻高達31%，同期Intel的凈利潤率為19%比臺積電低不少。 臺積電的專注讓它沉下心來研發半導體制造工藝技術，而隨著三星在14nmFinFET和10nm工藝上先于臺積電量產給它造成的壓力，臺積電近幾年也開始加大對半導體研發的投資，2016年臺積電的資本支出和研發投入均創下了記錄。由于芯片設計企業擔心三星的同業競爭，未來芯片設計企業還是更愿意將訂單交給臺積電，這也讓臺積電有底氣持續投入研發先進制造工藝。 Intel當下則面臨多重壓力。Intel是PC市場處理器老大，占有超過八成的市場份額，不過PC市場已連續5年出現下滑，今年一季度雖然出現了反彈，不過二季度卻再次同比下滑并創下自2007年以來的季度新低。Intel是服務器處理器市場的老大，占有超過九成的市場份額，壟斷優勢明顯，為它提供了大部分的利潤，不過ARM陣營正對這一市場虎視眈眈，人工智能的興起讓谷歌推出了自己的TPU、NVIDIA在該市場如魚得水等都讓Intel感到如芒在背。 在以往，Intel是憑借其領先工藝優勢為PC處理器和服務器處理器帶來競爭優勢，而如今在半導體制造工藝上即將失去領先優勢，將可能導致其在這兩個市場上遭受更大的壓力。相反，三星和臺積電在半導體制造工藝上取得領先優勢則有助于ARM陣營進一步增強對Intel的競爭力，Intel未來真的是頗為讓人擔心的。 來源：快科技、IT之家、鈦媒體、驅動之家 211ic整理 |
