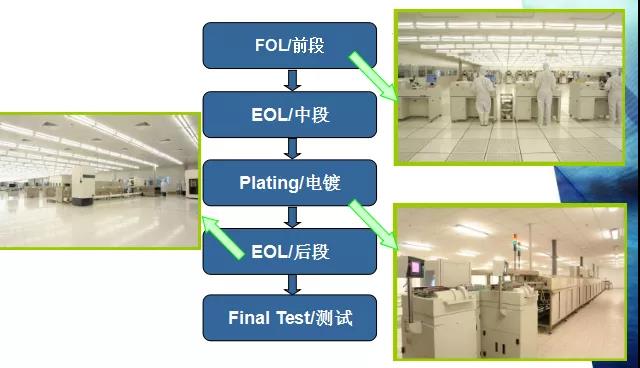

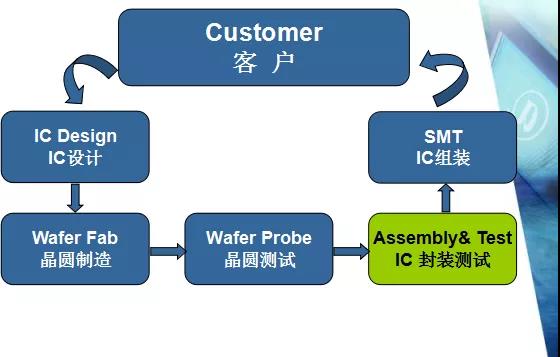

流程

IC Package (IC的封裝形式)指芯片(Die)和不同類型的框架(L/F)和塑封料(EMC)形成的不同外形的封裝體。

IC Package種類很多，可以按以下標準分類：

按封裝材料劃分為：

金屬封裝、陶瓷封裝、塑料封裝

金屬封裝主要用于軍工或航天技術，無商業化產品;

陶瓷封裝優于金屬封裝，也用于軍事產品，占少量商業化市場;

塑料封裝用于消費電子，因?yàn)槠涑杀镜?，工藝簡單，可靠性高而占有絕大部分的市場份額;

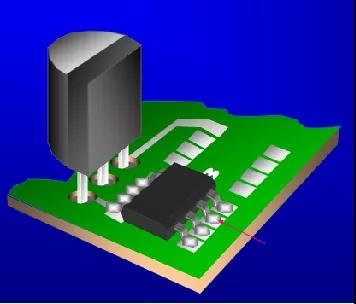

按照和PCB板連接方式分為：

PTH封裝和SMT封裝

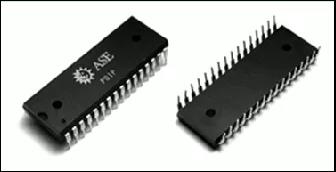

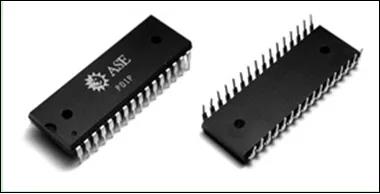

PTH-Pin Through Hole, 通孔式;

SMT-Surface Mount Technology，表面貼裝式。

目前市面上大部分IC均采為SMT式的

按照封裝外型可分為：

SOT、SOIC、TSSOP、QFN、QFP、BGA、CSP等;

決定封裝形式的兩個關鍵因素:

封裝效率。芯片面積/封裝面積，盡量接近1:1;

引腳數。引腳數越多，越高級，但是工藝難度也相應增加;

其中，CSP由于采用了Flip Chip技術和裸片封裝，達到了 芯片面積/封裝面積=1:1，為目前最高級的技術;

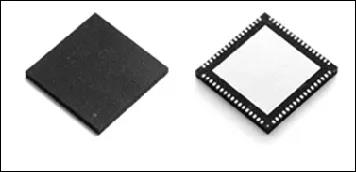

• QFN—Quad Flat No-lead Package 四方無引腳扁平封裝

• SOIC—Small Outline IC 小外形IC封裝

• TSSOP—Thin Small Shrink Outline Package 薄小外形封裝

• QFP—Quad Flat Package 四方引腳扁平式封裝

• BGA—Ball Grid Array Package 球柵陣列式封裝

• CSP—Chip Scale Package 芯片尺寸級封裝

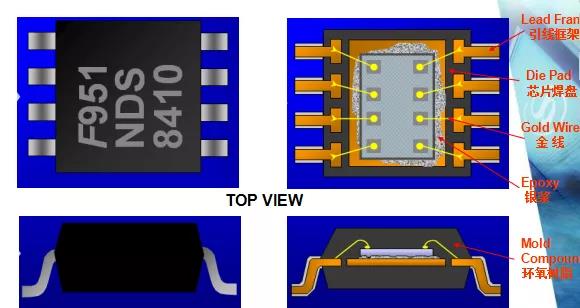

• IC Package Structure(IC結構圖)

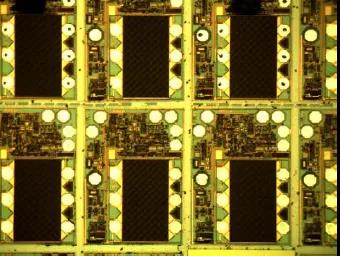

Raw Material in Assembly(封裝原材料)【W(wǎng)afer】晶圓

【Lead Frame】引線框架

提供電路連接和Die的固定作用;

主要材料為銅，會在上面進行鍍銀、 NiPdAu等材料;

L/F的制程有Etch和Stamp兩種;

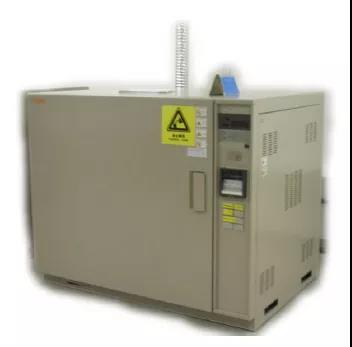

易氧化，存放于氮?dú)夤裰?，濕度?于40%RH;

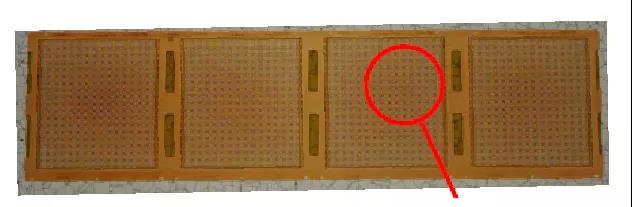

除了BGA和CSP外，其他Package都會采用Lead Frame， BGA采用的是Substrate;

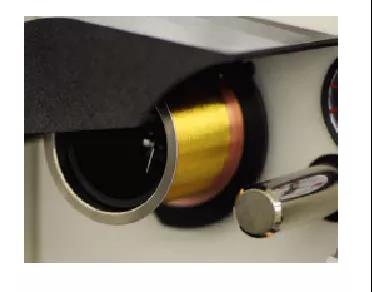

【Gold Wire】焊接金線

實現芯片和外部引線框架的電性和物 理連接;

金線采用的是99.99%的高純度金;

同時，出于成本考慮，目前有采用銅 線和鋁線工藝的。優點是成本降低， 同時工藝難度加大，良率降低;

線徑?jīng)Q定可傳導的電流;0.8mil， 1.0mil，1.3mils，1.5mils和2.0mils;

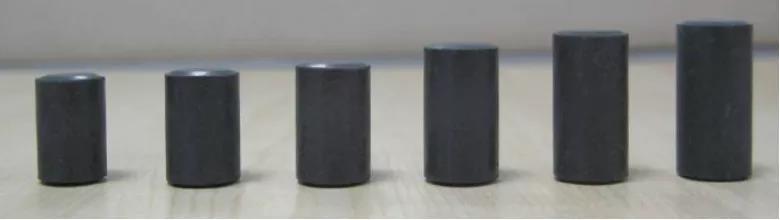

Mold Compound塑封料/環氧樹脂主要成分為：環氧樹脂及各種添加劑(固化劑，改性劑，脫 模劑，染色劑，阻燃劑等);

主要功能為：在熔融狀態下將Die和Lead Frame包裹起來， 提供物理和電氣保護，防止外界干擾;

存放條件：零下5°保存，常溫下需回溫24小時;

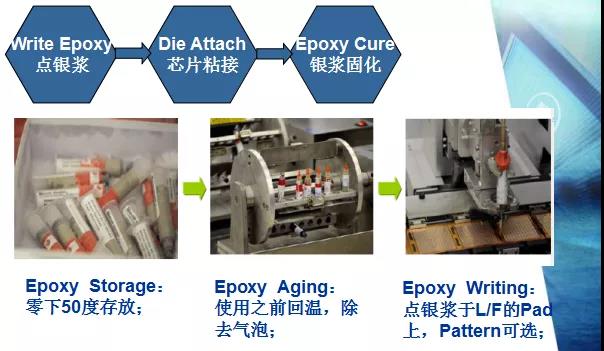

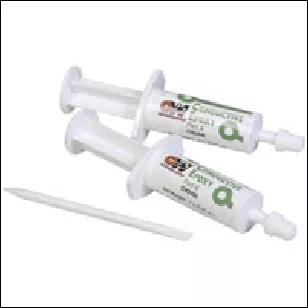

【Epoxy】銀漿

成分為環氧樹脂填充金屬粉末(Ag);有三個作用：將Die固定在Die Pad上; 散熱作用，導電作用;

-50°以下存放，使用之前回溫24小時;

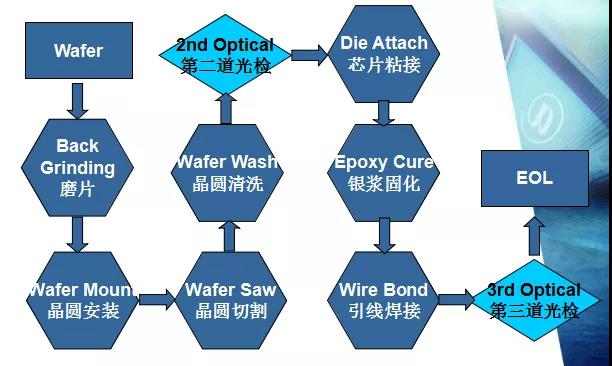

FOL– Front of Line前段工藝

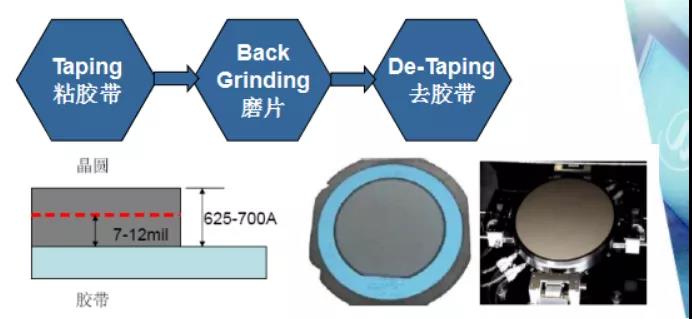

FOL– Back Grinding背面減薄

將從晶圓廠出來的Wafer進行背面研磨，來減薄晶圓達到 封裝需要的厚度(8mils~10mils);

磨片時，需要在正面(Active Area)貼膠帶保護電路區域 同時研磨背面。研磨之后，去除膠帶，測量厚度;

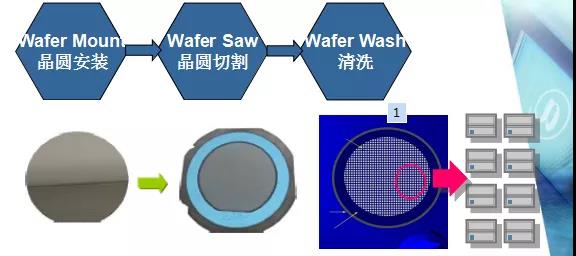

FOL– Wafer Saw晶圓切割

將晶圓粘貼在藍膜(Mylar)上，使得即使被切割開后，不會散落;

通過Saw Blade將整片Wafer切割成一個個獨立的Dice，方便后面的 Die Attach等工序;

Wafer Wash主要清洗Saw時候產生的各種粉塵，清潔Wafer;

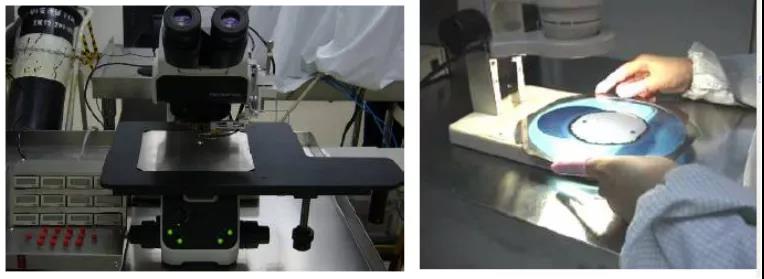

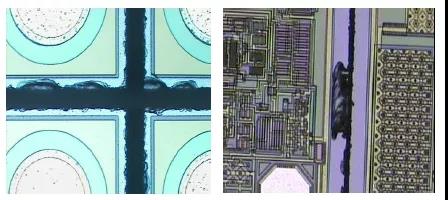

FOL– 2nd Optical Inspection二光檢查

主要是針對Wafer Saw之后在顯微鏡下進行Wafer的外觀檢查，是否有出現廢品。

FOL– Die Attach 芯片粘接

芯片拾取過程：

1、Ejector Pin從wafer下方的Mylar頂起芯片，使之便于 脫離藍膜;

2、Collect/Pick up head從上方吸起芯片，完成從Wafer 到L/F的運輸過程;

3、Collect以一定的力將芯片Bond在點有銀漿的L/F 的Pad上，具體位置可控;

4、Bond Head Resolution：X-0.2um;Y-0.5um;Z-1.25um;

5、Bond Head Speed：1.3m/s;

FOL– Epoxy Cure 銀漿固化

銀漿固化：

175°C，1個小時; N2環境，防止氧化：

Die Attach質量檢查：

Die Shear(芯片剪切力)

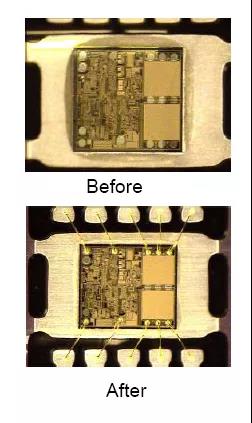

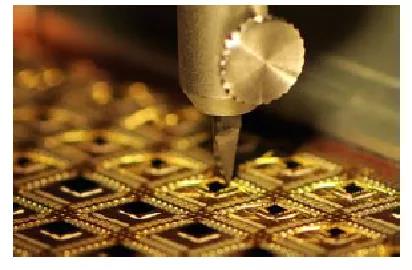

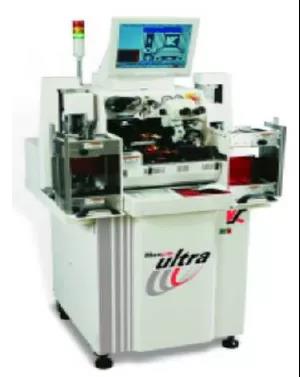

FOL– Wire Bonding 引線焊接

利用高純度的金線(Au) 、銅線(Cu)或鋁線(Al)把 Pad 和 Lead通過焊接的方法連接起來。Pad是芯片上電路的外接 點，Lead是 Lead Frame上的 連接點。

W/B是封裝工藝中最為關鍵的一部工藝。

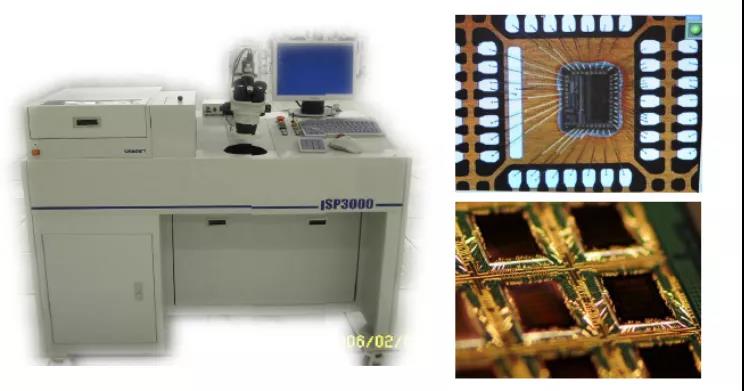

FOL– 3rd Optical Inspection三光檢查

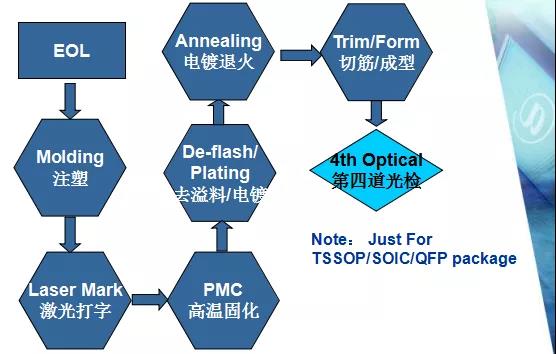

EOL– End of Line后段工藝

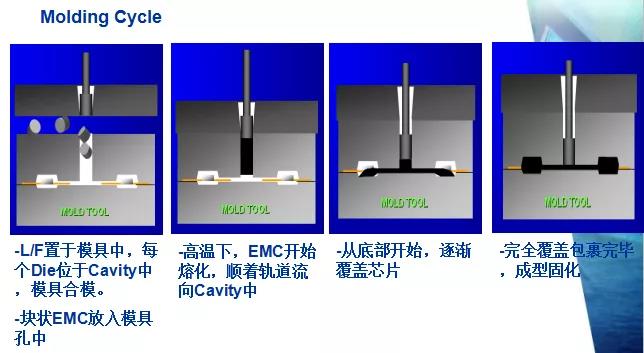

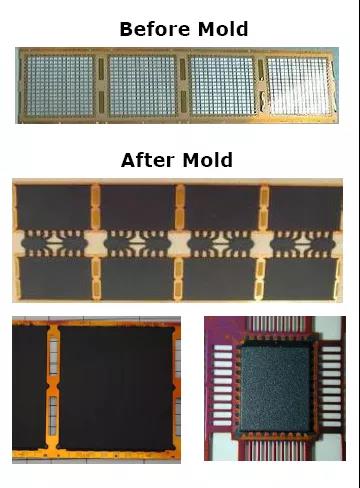

EOL– Molding(注塑)

EOL– Laser Mark(激光打字)

在產品(Package)的正面或者背面激光刻字。內容有：產品名稱，生產日期，生產批次等;

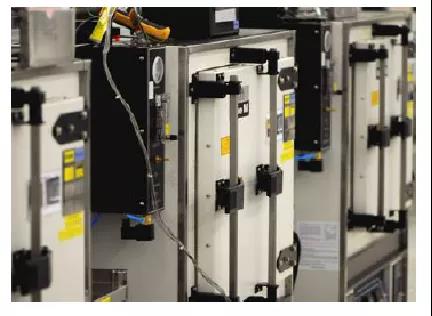

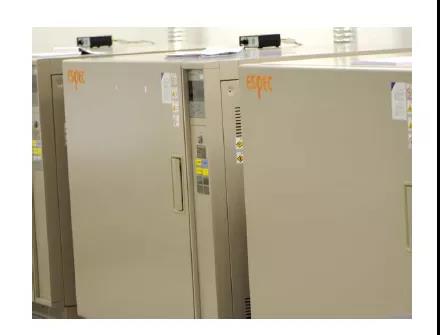

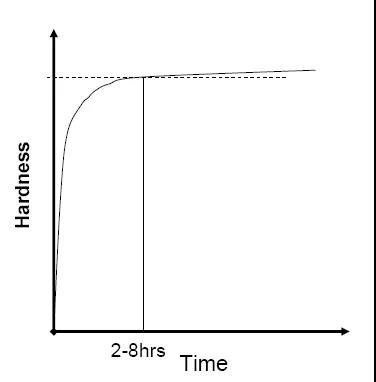

EOL– Post Mold Cure(模后固化)

用于Molding后塑封料的固化，保護IC內部結構，消除內部應力。Cure Temp：175+/-5°C;Cure Time：8Hrs

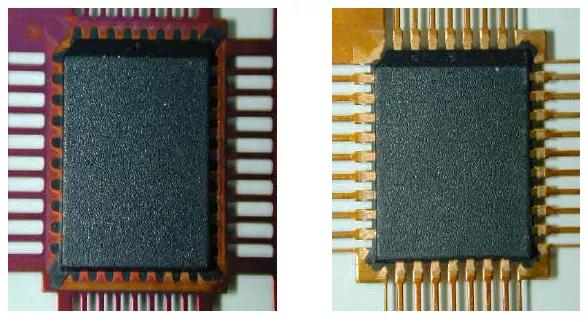

EOL– De-flash(去溢料)

目的：De-flash的目的在于去除Molding后在管體周圍Lead之間 多余的溢料; 方法：弱酸浸泡，高壓水沖洗;

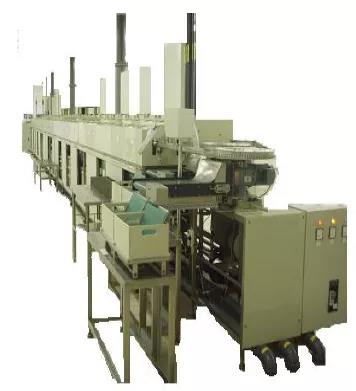

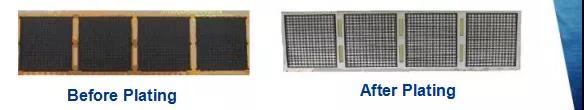

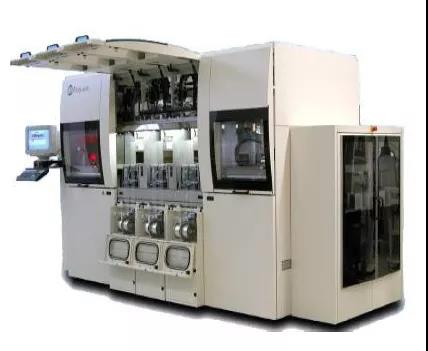

EOL– Plating(電鍍)

利用金屬和化學的方法，在Leadframe的表面 鍍上一層鍍層，以防止外界環境的影響(潮濕 和熱)。并且使元器件在PCB板上容易焊接及 提高導電性。

電鍍一般有兩種類型：

Pb-Free：無鉛電鍍，采用的是>99.95%的高純 度的錫(Tin)，為目前普遍采用的技術，符合 Rohs的要求;

Tin-Lead：鉛錫合金。Tin占85%，Lead占 15%，由于不符合Rohs，目前基本被淘汰;

EOL– Post Annealing Bake(電鍍退火)

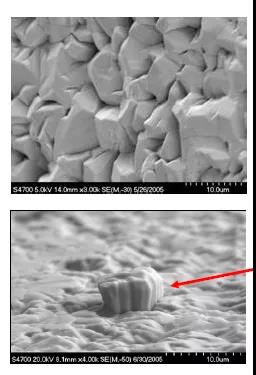

目的：讓無鉛電鍍后的產品在高溫下烘烤一段時間，目的在于 消除電鍍層潛在的晶須生長(Whisker Growth)的問題; 條件：150+/-5C; 2Hrs;

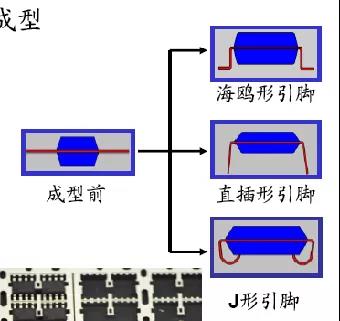

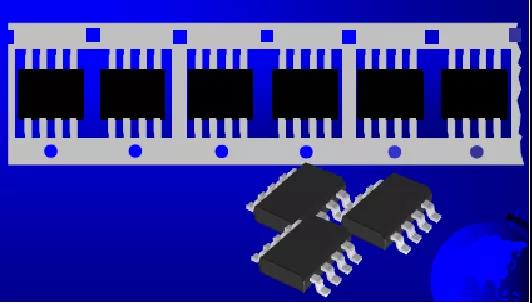

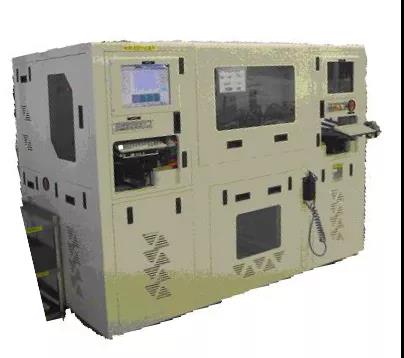

EOL– Trim&Form(切筋成型)

Trim：將一條片的Lead Frame切割成單獨的Unit(IC)的過程; Form：對Trim后的IC產品進行引腳成型，達到工藝需要求的形狀， 并放置進Tube或者Tray盤中;

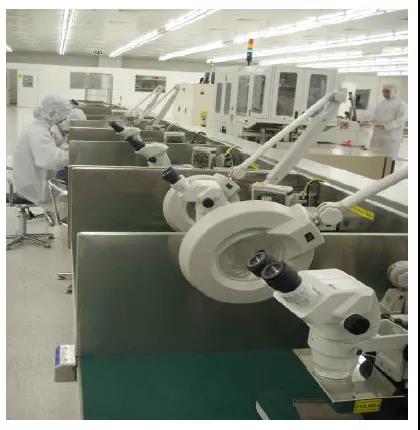

EOL– Final Visual Inspection(第四道光檢)

在低倍放大鏡下，對產品外觀進行檢查。主要針對EOL工藝可能產生的廢品：例如Molding缺陷，電鍍?nèi)毕莺蚑rim/Form缺陷等;

文章轉自：電子工程專輯
