2017-09-16 半導體行業觀察

來源：內容來自eettaiwan，謝謝。

隨著科學技術的飛速發展，芯片的性能越來越高，而體積卻越來越小，這就是現代科技所創造的奇跡。而這樣的奇跡，你知道是怎樣被創造出來的嗎？一顆芯片的內部是怎樣的一個世界，讓我們來觀察一下吧！

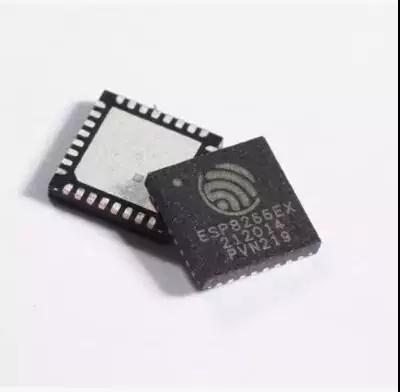

首先是在智能領域火熱的ESP 8266，單顆芯片集成了天線開關、射頻 balun、功率放大器、低噪放大器、過濾器和電源管理模塊，其內部還集成了一個低功耗 32 位 CPU，可以兼作應用處理器。

晶片尺寸 2960x2850 m，使用 TSMC 40nm ULP 技術生產

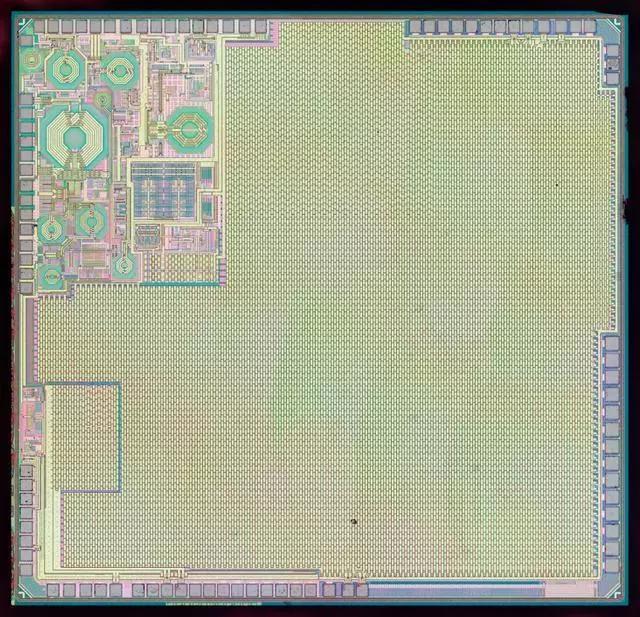

ESP8266晶片

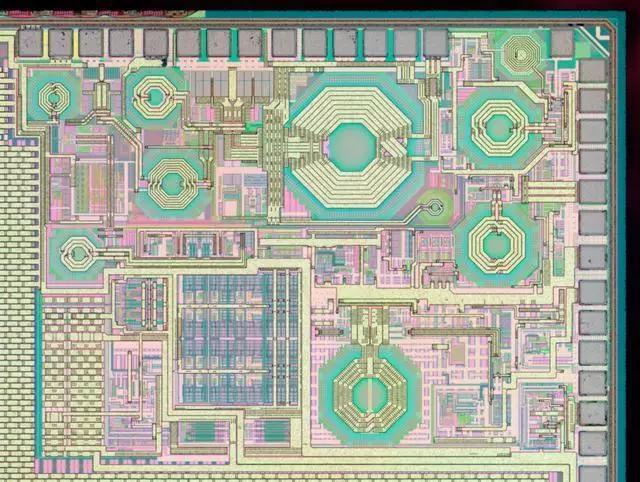

ESP8266的RF高頻信號處理部分

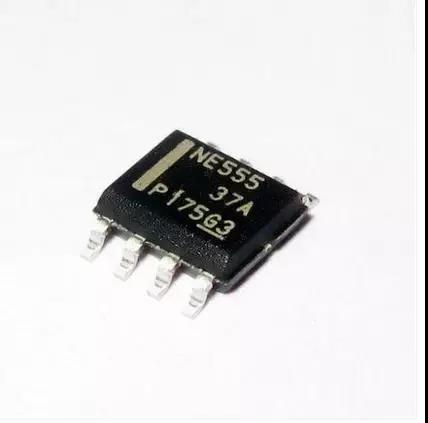

NE555芯片圖

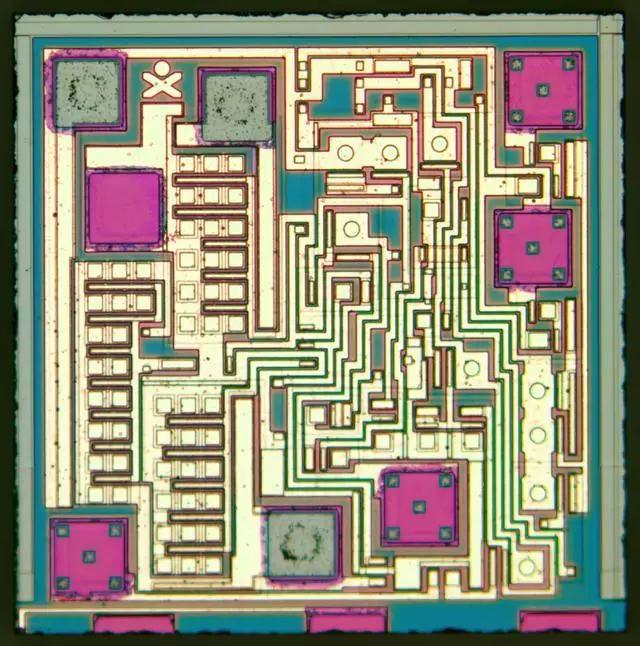

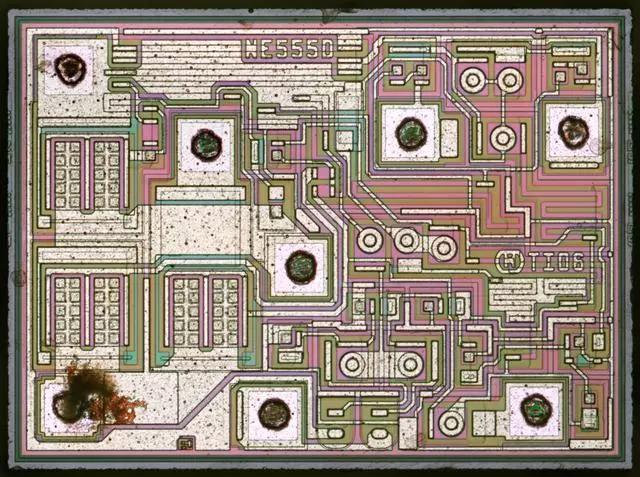

Ti出品的NE555 晶片大小 1034x762 m

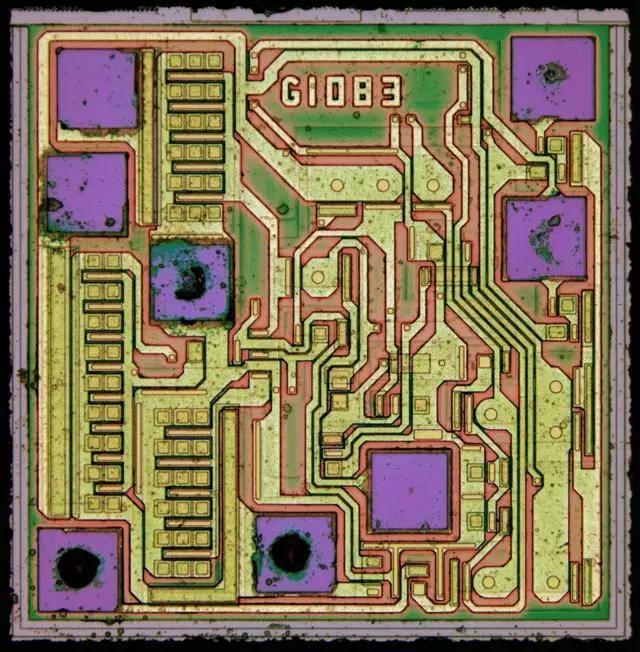

山寨的NE555 747x762 m

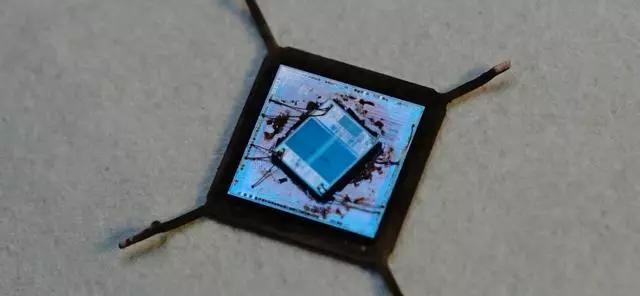

另一款山寨的NE555芯片

為了省成本，山寨Ti的NE555晶片和線路都進行了令人驚訝的精簡， 但這并不是說中國的設計是優越的:在真正的模擬電路中，精度，公差和噪音比模具尺寸重要得多。但毫無疑問，這些中國設計的芯片已經達到了555的最低生產成本。如果不用NE555，而是用另外的絲印標記如“CN555”，那將是完全合法和公平的產品。

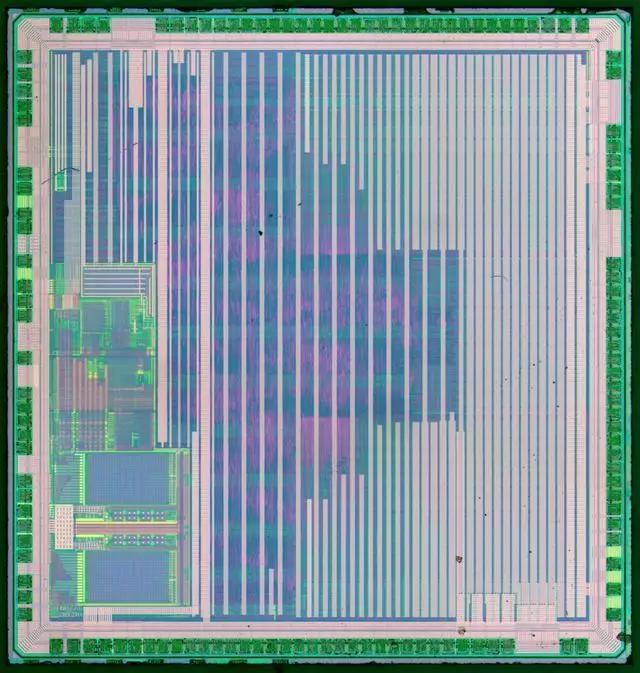

兆易電子的GigaDevice GD32F10x系列Cortex-M3內核通用MCU，其引腳排列和STM32F10x的基本一致，只需要做一部分改動即可兼容ST的STM32F10x系列

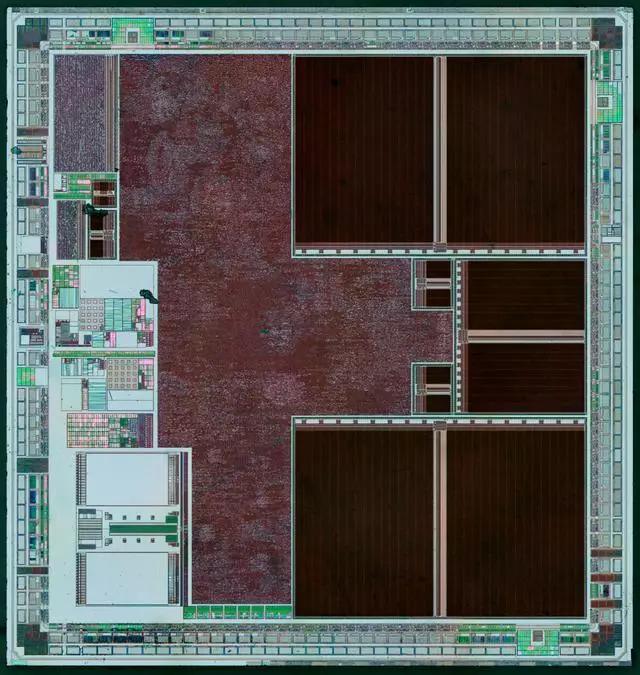

晶片大小 2889x3039 m.

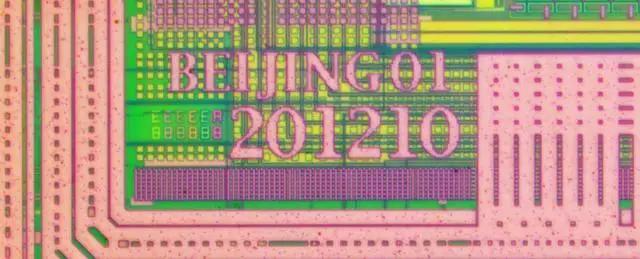

LOGO：北京01 2012年10月的版本？

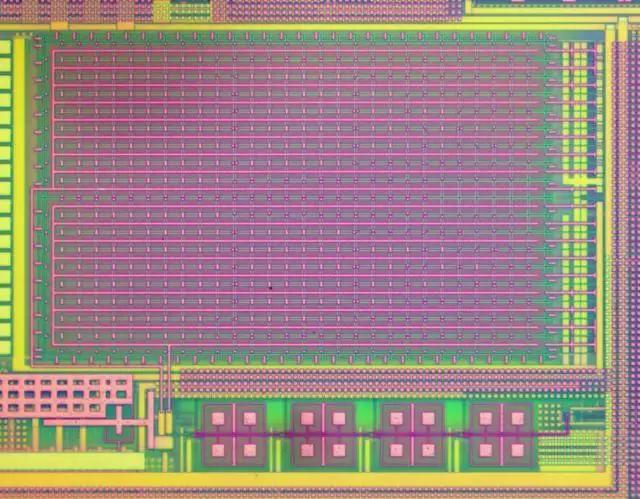

ADC電容矩陣

四個黑乎乎的大塊為SRAM，每塊32KB共128KB，用于存儲代碼，這意味著比傳統的flash擁有可以更快的訪問速度，執行速度也會更快。

每個SRAM單元的面積為 2.04 m. 比例 1px = 57nm:

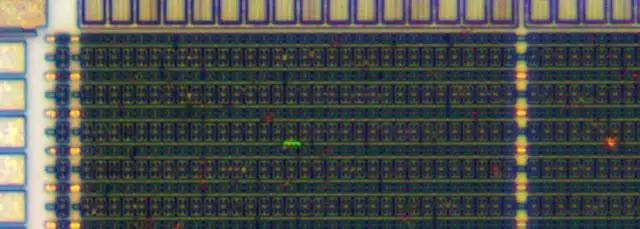

一個基本的SRAM單元
